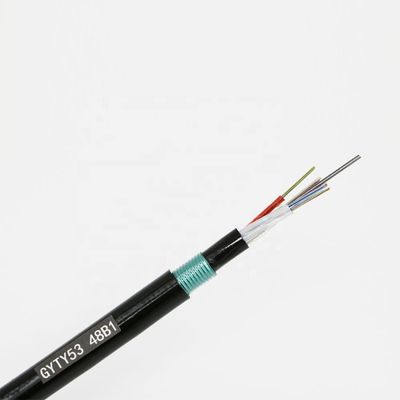

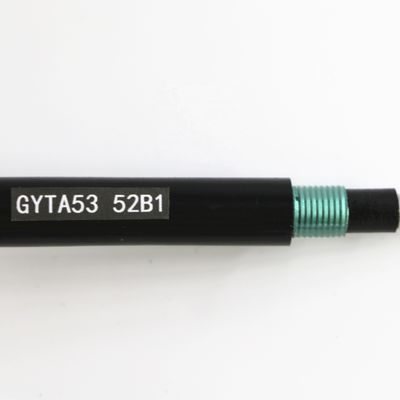

غلاف پلی اتیلن در فضای باز سیم فولادی CMS زره پوش مستقیم دفن شده G.652D کابل فیبر نوری 12 هسته ای GYTA53
|
شماره کابل
|
|
12
|
24
|
48
|
|||
|
مدل فیبر
|
|
G.652D
|
|
|
|||
|
طرح
(StrengthMember+Tube&Filler) |
|
1+5 |
|
|
|||
|
عضو قوای مرکزی |
مواد
|
سیم فولادی
|
|
|
|||
|
|
قطر (±0.5) میلی متر
|
1.4
|
|
|
|||
|
لوله شل |
مواد
|
PBT
|
|
|
|||
|
|
قطر (±0.06) میلی متر
|
1.72
|
1.72
|
2.0
|
|||
|
|
ضخامت (±0.03) میلی متر
|
0.30
|
0.30
|
0.32
|
|||
|
|
Max.Core NO./Tube
|
6
|
6
|
12
|
|||
|
طناب پرکننده |
مواد
|
LDPE
|
|
|
|||
|
|
قطر (±0.06) میلی متر
|
1.7
|
1.7
|
2.0
|
|||
|
|
نه
|
3
|
1
|
1
|
|||
|
سد رطوبتی |
مواد
|
نوار آلومینیومی با روکش پلیمری
|
|
|
|||
|
|
ضخامت (±0.03) میلی متر
|
0.20
|
|
|
|||
|
درونی
غلاف |
مواد
|
MDPE
|
|
|
|||
|
|
ضخامت (±0.2) میلی متر
|
0.9
|
|
|
|||
|
زره پوش |
مواد
|
نوار فولادی با روکش پلیمری
|
|
|
|||
|
|
ضخامت (±0.2) میلی متر
|
0.22
|
|
|
|||
|
لایه مسدود کننده آب |
مواد |
ترکیب پرکننده |
|
|
|||
|
غلاف بیرونی |
مواد
|
MDPE
|
|
|
|||
|
|
ضخامت (±0.2) میلی متر
|
1.8
|
|
|
|||
|
قطر کابل (±0.5) میلی متر
|
|
12.5
|
12.5
|
13.1
|
|||
|
وزن کابل (± 10) کیلوگرم در کیلومتر
|
|
152
|
167
|
167
|
|||
|
تضعیفی |
1310 نانومتر
|
0.35dB/km
|
|
|
|||
|
|
1550 نانومتر
|
0.21dB/km
|
|
|
|||
|
حداقلشعاع خمش |
بدون تنش
|
12.5×کابل-φ
|
|
|
|||
|
|
تحت حداکثر تنش
|
25.0×کابل-φ
|
|
|
|||
|
محدوده دما (℃) |
نصب و راه اندازی
|
-20 ~ 60+
|
|
|
|||
|
|
حمل و نقل و ذخیره سازی
|
-40~+70
|
|
|
|||
|
|
عمل
|
-40~+70
|
|
|
|||
