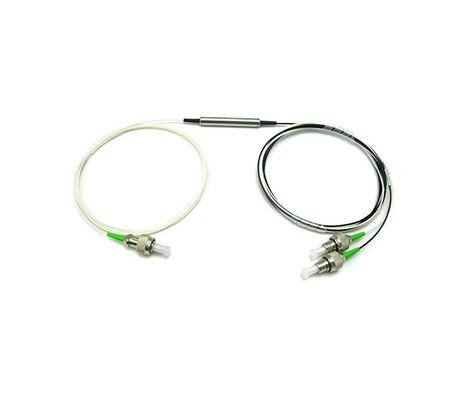

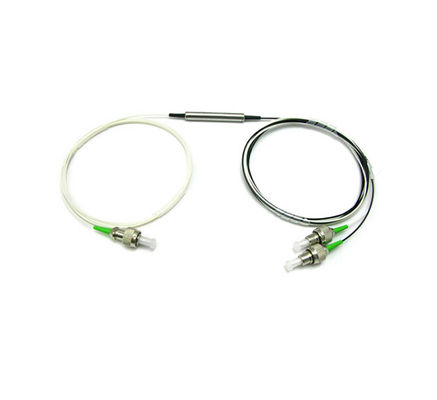

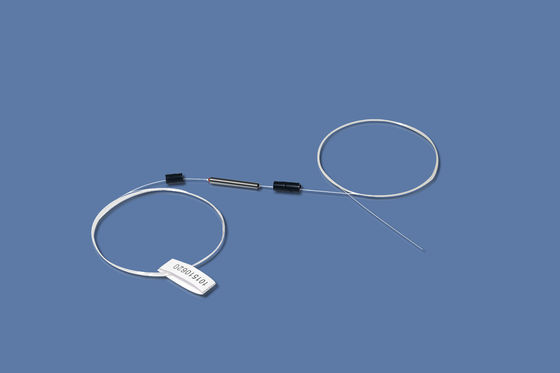

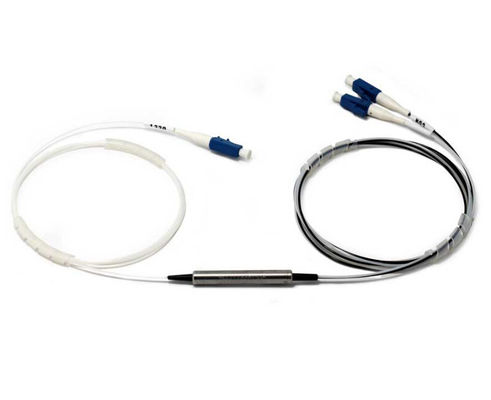

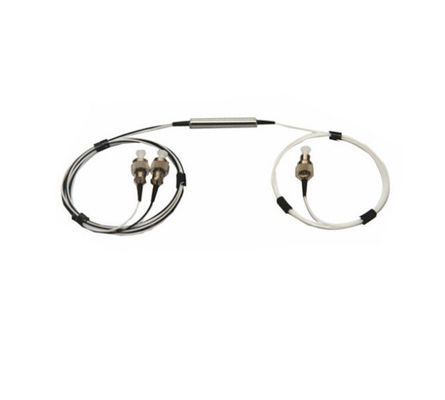

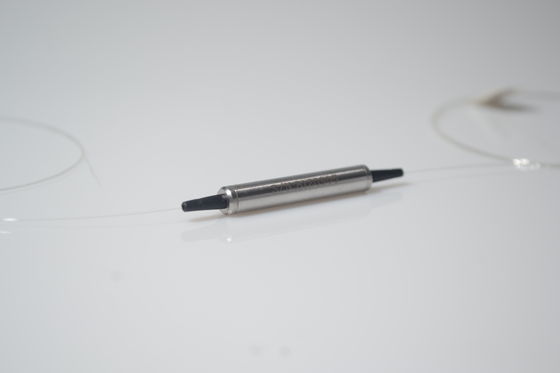

جداساز فیبر نوری با عایق باند بالا 3 پورت 1x2
Oجداساز ptical از اثر فارادی کریستال نوری Magneto استفاده می کند.این نور نوری را در یک جهت هدایت می کند و انعکاس عقب و پراکندگی برگشتی را در جهت معکوس در هر حالت قطبی حذف می کند. فرآیند تولید منحصر به فرد و طراحی مسیر نوری بدون اپوکسی، قابلیت مدیریت توان بالای دستگاه را افزایش می دهد.دستگاه ها با عملکرد بالا، قابلیت اطمینان بالا و هزینه کم مشخص می شوند.این به طور گسترده ای در EDFA ها، تقویت کننده های رامان، سیستم های DWDM، لیزرهای فیبر، فرستنده ها و سایر تجهیزات ارتباطی فیبر نوری برای سرکوب بازتاب عقب و پراکندگی برگشتی استفاده شده است.
امکانات | برنامه های کاربردی |
انزوا بالا | تقویت کننده های فیبر نوری |
از دست دادن درج کم | پیوندهای فیبر نوری CATV |
ضرر بازده بالا | تست سیستم های فیبر نوری |
حساسیت قطبش کم | سیستم های شبکه فیبر نوری |
مخابرات |
مشخصات فنی
مشخصات عملکرد (استاندارد) تک مرحله ای
درجه P | یک درجه | |
طول موج عملیاتی (nm) | 1310 یا 1550 | |
± 15 | ||
جداسازی معمولی (dB) | 40 | 40 |
حداقل جداسازی (dB) | 30 | 28 |
از دست دادن معمولی درج (dB) | ≤0.35 | ≤0.45 |
حداکثر تلفات درج (dB) | ≤0.5 | ≤0.7 |
ضرر برگشتی (ورودی/خروجی) (dB) | ≥65/60 | ≥55/55 |
از دست دادن وابسته به قطبش (dB) | ≤0.05 | ≤0.1 |
پراکندگی حالت پلاریزاسیون (ps) | 0.2 (0.05 در صورت درخواست موجود است) | |
دمای عملیاتی (℃) | -10~+75 | |
دمای ذخیره سازی (℃) | -40~+85 | |
نوع فیبر | Corning SMF-28 | |
طول فیبر (دقیقه) | هر انتها 1M | |
ابعاد بسته (میلی متر) | Φ5.5xL30 | |
قدرت هندلینگ (mW) | 300 |
مشخصات عملکرد (استاندارد) مرحله دوگانه
پارامتر | درجه P | یک درجه |
طول موج عملیاتی (nm) | 1310 یا 1550 | |
جداسازی معمولی (dB) | 56 | 50 |
حداقل جداسازی (dB) | 45 | 42 |
از دست دادن معمولی درج (dB) | ≤0.5 | ≤0.5 |
حداکثر تلفات درج (dB) | ≤0.7 | ≤0.8 |
ضرر برگشتی (ورودی/خروجی) (dB) | ≥65/60 | ≥55/55 |
از دست دادن وابسته به قطبش (dB) | ≤0.05 | ≤0.1 |
پراکندگی حالت پلاریزاسیون (ps) | 0.05 | |
پهنای باند (nm) | 30± | |
دمای عملیاتی (℃) | -10~75 | |
دمای ذخیره سازی (℃) | -40~+85 | |
نوع فیبر | Corning SMF-28 | |
طول فیبر (دقیقه) | هر انتها 1M | |
ابعاد بسته بندی (میلی متر) | Φ5.5xL30 | |
قدرت هندلینگ (mW) | 300 |
1. در 23 ℃ بیش از پهنای باند.
2. شامل تلفات فرنل اتصال، اتصال و فیبر انتهایی نباشد.
3. از جمله PDL، محدوده طول موج عامل.-5 ℃ تا +75 ℃.
