توضیحات:

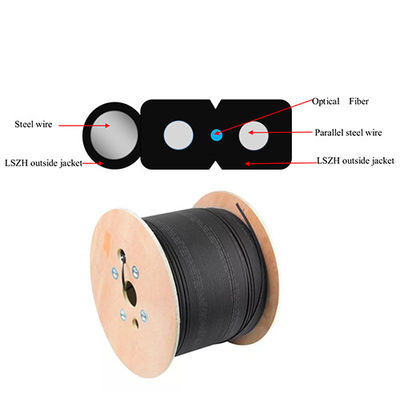

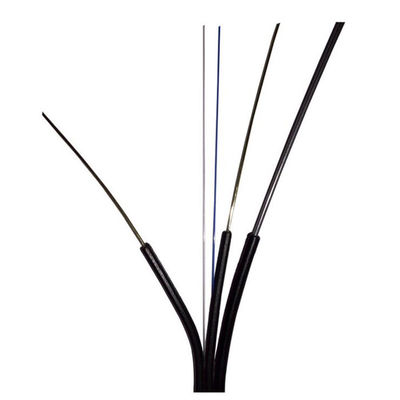

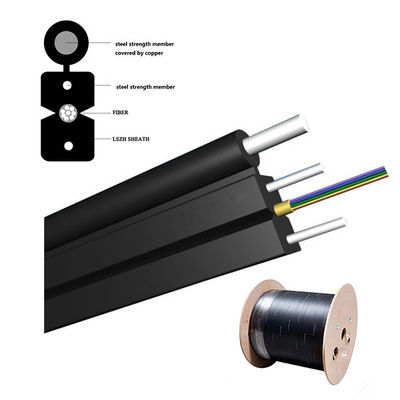

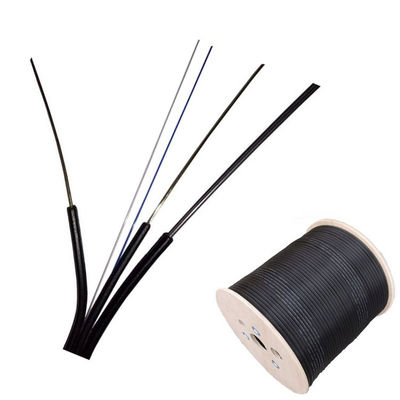

واحد فیبر نوری در مرکز قرار گرفته است. دو پلاستیک تقویت شده با فیبر موازی (FRP) در دو طرف قرار داده شده اند. یک سیم فولادی به عنوان عضو استحکام اضافی نیز اعمال می شود.سپس کابل با یک غلاف سیاه یا رنگی LSZH تکمیل می شود.
کاربرد:
|
شماره کابل
|
|
|
|
1/2/4/6
|
|||
|
مدل فیبر
|
|
|
|
G.657A1
|
|||
|
سیم فولادی
|
قطر (±0.03) میلی متر
|
|
|
0.45
|
|||
|
|
نه
|
|
|
2
|
|||
|
سیم فولادی
|
قطر (±0.03) میلی متر
|
|
|
1.0
|
|||
|
غلاف بیرونی
|
مواد
|
|
|
LSZH
|
|||
|
|
رنگ
|
|
|
مشکی
|
|||
|
اندازه کابل (± 0.2) میلی متر
|
|
|
|
2.0×5.0
|
|||
|
وزن کابل (± 2) کیلوگرم در کیلومتر
|
|
|
|
21
|
|||
|
مقاومت کششی مجاز
|
|
کوتاه مدت
|
ن
|
600
|
|||
|
|
|
بلند مدت
|
|
300
|
|||
|
مقاومت له شدن مجاز
|
|
کوتاه مدت
|
N/100mm
|
2200
|
|||
|
|
|
بلند مدت
|
|
1000
|
|||
|
حداقلشعاع خمش
|
|
بدون تنش
|
|
10×کابل-φ
|
|||
|
|
|
تحت حداکثر تنش
|
|
20×کابل-φ
|
|||
|
محدوده دما
(℃) |
|
نصب و راه اندازی
|
|
-20 ~ 60+
|
|||
|
|
|
حمل و نقل و ذخیره سازی
|
|
-40~+70
|
|||
|
|
|
عمل
|
|
-40~+70
|
|||
