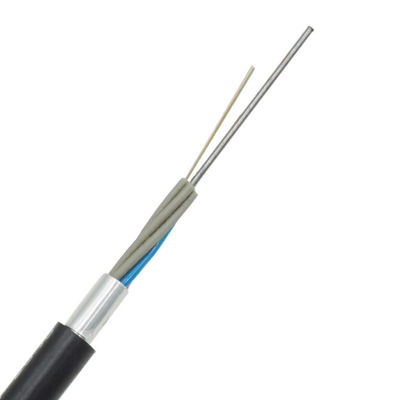

کابل فیبر نوری زره دار GYTA 6 هسته ای G652D حالت تک Stranded Loose Tube

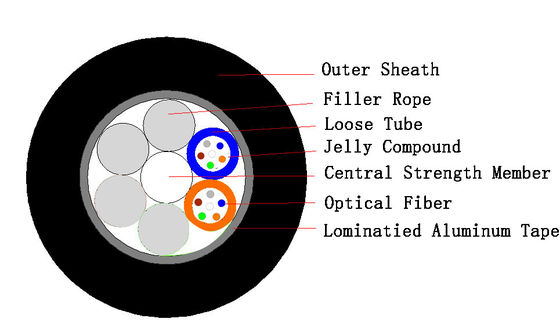

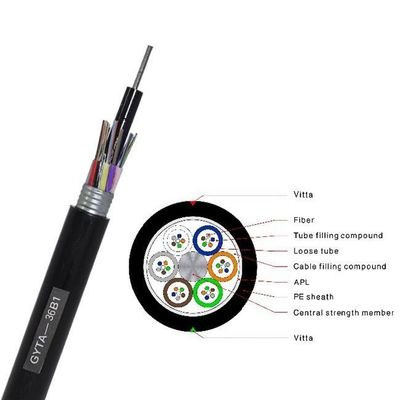

الیاف، 250 میکرومتر، در یک لوله شل ساخته شده از یک پلاستیک با مدول بالا قرار گرفته اند.لوله ها با یک ترکیب پرکننده مقاوم در برابر آب پر شده اند.در مرکز هسته کابل یک هسته تقویت کننده فلزی وجود دارد که برای تعداد مشخصی از هسته ها با پلی اتیلن (PE) پوشانده شده است.لوله شل (و طناب پرکننده) در اطراف هسته تقویت کننده مرکزی به یک هسته کابل فشرده و دایره ای متصل می شود و شکاف های هسته کابل با پرکننده مسدود کننده آب پر می شود.پس از پوشش طولی با نوار پلاستیکی آلومینیومی (APL)، لایه ای از غلاف داخلی پلی اتیلن اکسترود می شود.پس از پوشش طولی با نوار فولادی پلاستیکی (PSP) در دو طرف، یک غلاف پلی اتیلن برای تشکیل کابل اکسترود می شود.
|
فیبر
شمردن |
قطر
(میلی متر) |
اسمی
وزن (کیلوگرم/کیلومتر) |
حداکثر فیبر
در هر لوله |
حداکثر تعداد
(لوله + پرکننده) |
بار کششی مجاز
(N) |
|
مقاومت له شدن مجاز
(N/100mm) |
|
||
|
|
|
|
|
|
کوتاه مدت
|
بلند مدت
|
کوتاه مدت
|
بلند مدت
|
||
|
2 تا 36
|
10.3
|
109
|
6
|
6
|
1500
|
600
|
1000
|
300
|
||
|
38 تا 72
|
11.5
|
145
|
12
|
6
|
1500
|
600
|
1000
|
300
|
||
|
74 تا 96
|
13.5
|
175
|
12
|
8
|
1500
|
600
|
1000
|
300
|
||
|
98 تا 120
|
14.8
|
209
|
12
|
10
|
1700
|
600
|
1000
|
300
|
||
|
122 تا 144
|
16.6
|
249
|
12
|
12
|
2000
|
600
|
1000
|
300
|
||
|
146 ~ 216
|
16.7
|
254
|
12
|
18 (2 لایه)
|
2000
|
600
|
1000
|
300
|
||
|
218 تا 288
|
19.0
|
325
|
12
|
24 (2 لایه)
|
2500
|
600
|
1000
|
300
|
||
